Ящики управления серий Я5000

Общие сведения

Щиты аправления Я5000Щиты аправления Я5000

Щиты управления  Я5000 предназначены для управления асинхронными электродвигателями с короткозамкнутым ротором, работающими в продолжительном, кратковременном или повторно-кратковременном режимах, в категории применения АС3.
Щиты управления изготавливаются по ТУ 3434-003-71647314-2004 и соответствуют ГОСТ Р 51321.1.
Классификация
Ящики Я 5000 классифицируются по числу управляемых электродвигателей (1, 2 или 3), наличию реверса, наличию переключателя на автоматический режим, способу питания цепи управления.

Схемы электрические

Я5110
Однофидерный, нереверсивный, без переключателя на автоматический режим

Я5110
Я5111
Однофидерный, нереверсивный, с переключателем на автоматический режим

Я5111
Я5114
Двухфидерный, нереверсивный, без переключателей на автоматический режим

Я5114
Я5115
Двухфидерный, нереверсивный, с переключателями на автоматический режим

Я5115
Я5410
Однофидерный, реверсивный, без переключателя на автоматический режим

Я5410

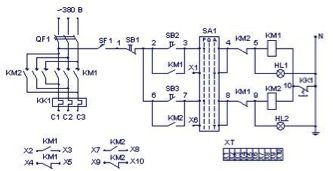

Я5411
Однофидерный, реверсивный, с переключателем на автоматический режим

Я5411
